ATiRAD.
Արդյունաբերական էլեկտրական բաղադրիչներ
ԻՐԱՆ → ՀԱՅԱՍՏԱՆ · IEC 61386 · VDE

Կաբելի պաշտպանություն՝
ինժեներական
արդյունաբերության համար։

Ճկուն մետաղական և պոլիամիդային խողովակներ, հերմետիկ միացումներ և կաբելի մուտքի համակարգեր՝ կառավարման վահանակների, մեքենասարքերի, ավտոմատացման և ծանր արդյունաբերական պայմանների համար։

IP40–IP68 Մետաղ և պոլիամիդ Արդյունաբերություն / OEM ISO 9001 · VDE · CE

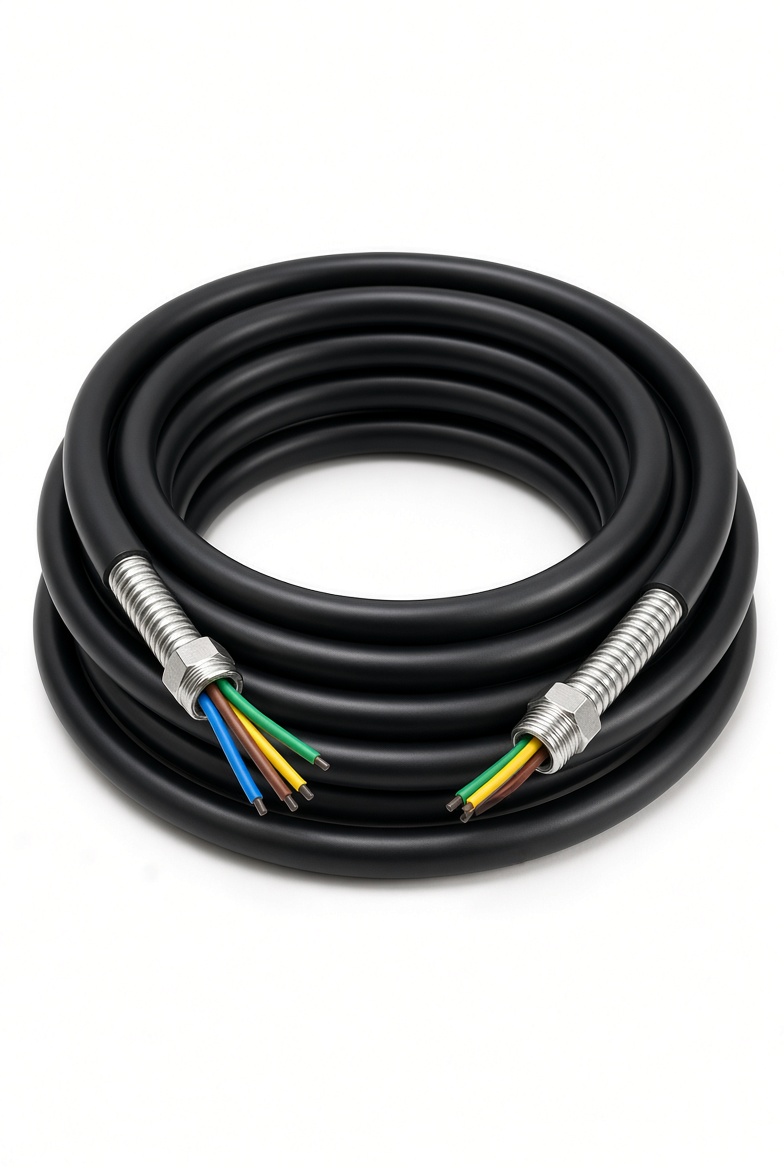

PVC ծածկույթով ճկուն մետաղական խողովակ՝ IP67 հերմետիկ միացումներով
Ծածկապատ խողովակ MF-1P · MF-1CLP · MF-2P
Պաշտպանության աստիճան IP54 – IP68
Միացումներ Արույր · PG · մետրական · G
Աշխատանքային ջերմաստիճան −45°C … +300°C
Ծածկապատ մետաղական խողովակ
PVC ծածկույթով ճկուն մետաղական խողովակ և IP67 հերմետիկ մուտք

Արտադրանքը թողարկվում է Իրանում գործող մեր գործընկեր գործարաններում, որոնք երեք տասնամյակ է՝ ճկուն մետաղական և ոչ մետաղական խողովակ են արտադրում։ Արտադրությունը հավաստագրված է ըստ IEC 61386-ի և INSO 11215-23-ի, իսկ ծածկապատ մետաղական ընտանիքներն ունեն Գերմանիայի VDE թույլտվությունը։ Նույն խողովակները ծառայում են և՛ լարերի պաշտպանությանը, և՛ հեղուկի ու սեղմված օդի փոխանցմանը։

ISO 9001 IEC 61386 · VDE INSO 11215-23 CE IEC 60079-0/1
Արտադրանքի համակարգ

Պաշտպանություն խողովակի մարմնից մինչև միացման կետ։

Խողովակն ու միացումը չափագրվում և հաստատվում են որպես համաձայնեցված զույգ, ուստի կաբելի պաշտպանությունը կարելի է սահմանել մեկ ամբողջական համակարգով՝ իրարից անկախ մասեր հավաքելու փոխարեն։ Ստորև բերված յուրաքանչյուր խողովակի ընտանիքին համապատասխանում է նույն պաշտպանության դասի մուտք։

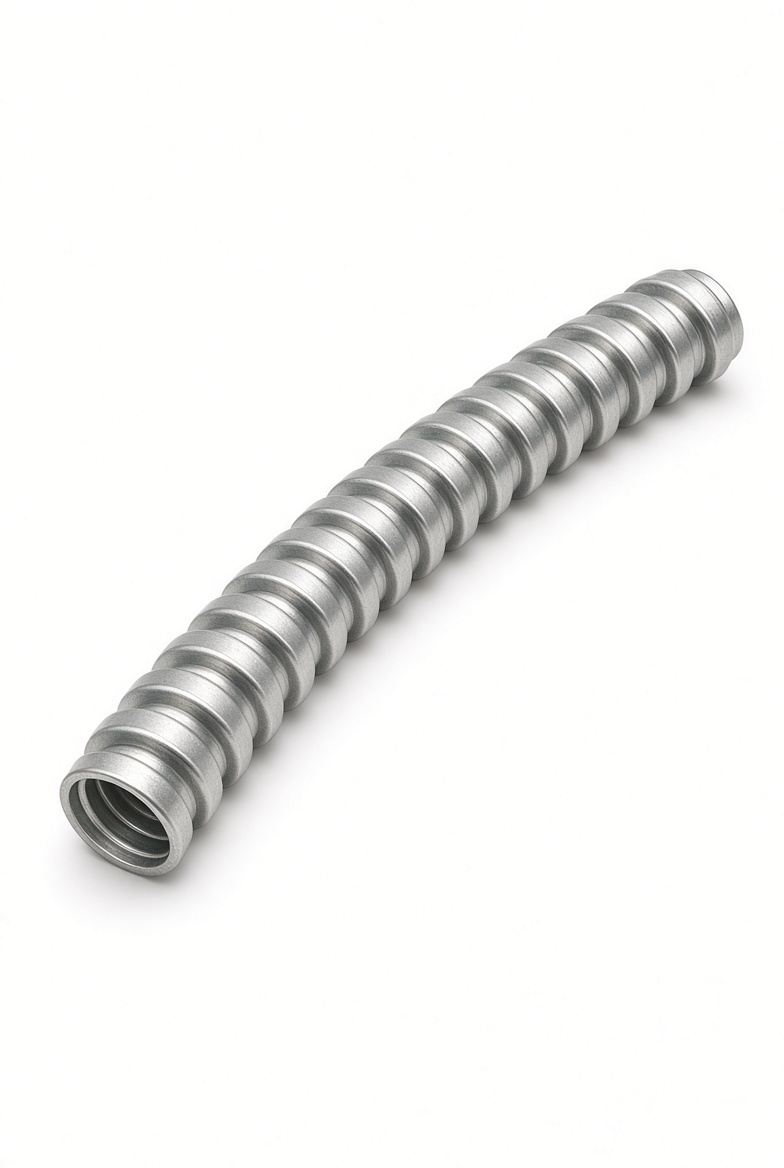

Ճկուն մետաղական խողովակ՝ MF-1 և MF-2 տիպեր
01 / Մետաղ

Ճկուն մետաղական խողովակ

Քառակուսի կտրվածքի կողպվող պրոֆիլ՝ ցինկապատ պողպատից, չժանգոտվող պողպատից կամ ալյումինից։ Դիմանում է սեղմման, ձգման, մաշվածքի և ուլտրամանուշակագույն ճառագայթման՝ բազմակի ծալումներից հետո պահպանելով ճկունությունը։

MF-1 IP40 MF-1CL IP50 MF-2 IP40 MF-3 բարձր բեռ
MF-1BALMF-1BGLMF-2B−45…+300°C
Հերմետիկ PVC ծածկույթով ճկուն մետաղական խողովակ
02 / Հերմետիկ

Մետաղ՝ PVC ծածկույթով

Հեղուկի և գազի դեմ պաշտպանություն խոնավ, փոշոտ և լվացվող տարածքների համար։ Էքստրուդացված PVC ծածկույթը բոց չի տարածում և դիմացկուն է ուլտրամանուշակագույնի, քիմիական նյութերի ու ծովաջրի նկատմամբ։

MF-1PMF-1PHMF-2PMF-1WPMF-1CLP
IP54–IP67 Դինամիկ −5…+90°C · ստատիկ −25…+105°C
ԷՄՀ էկրանավորված ճկուն խողովակ՝ միացումներով
03 / ԷՄՀ

Հյուսվածք և էկրան

Մետաղական հյուսվածքով խողովակ, որը էլեկտրամագնիսական էկրանավորում է ապահովում տվյալների և ազդանշանի կաբելների համար՝ արդյունաբերական, երկաթուղային և երթևեկության կառավարման կայանքներում։ Հյուսվածքը միաժամանակ մեծացնում է մեխանիկական պաշտպանությունը։

MF-1PBMF-1BPMF-2PBMF-2BPMF-1BAL
IP40–IP67 Հյուսվածք՝ ալյումին / ցինկապատ պողպատ / չժանգոտվող պողպատ

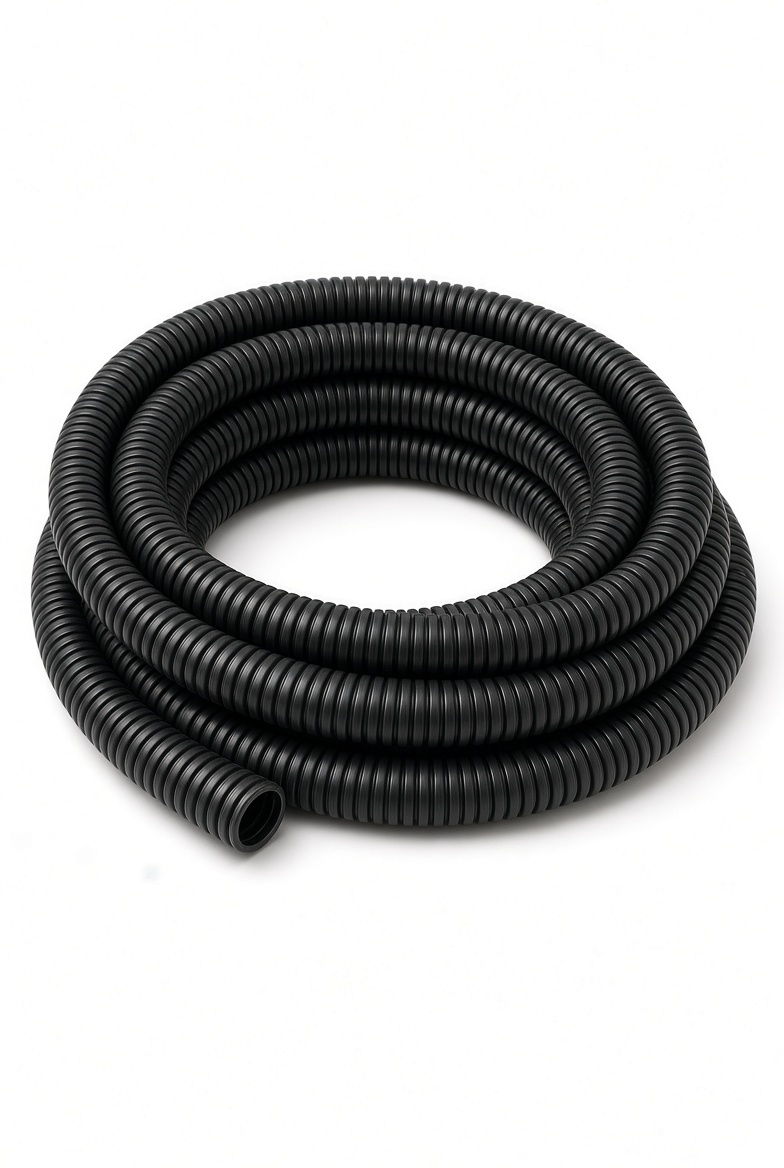

Գալտակավոր պոլիամիդային խողովակ՝ PA-C տիպ
04 / Ոչ մետաղ

Պոլիամիդային խողովակ

Անհալոգեն գալտակավոր PA6 և PA12՝ ավտոմատացման, էլեկտրոնիկայի, ֆոտովոլտային, հեռահաղորդակցության և չափիչ սարքերի լարերի համար։ Թեթև, ինքնահանգչող և առանց քլորի։

PA-C6V0PA-C6V2PA-C12HBPA-CBPA-S
PA-C IP68 PA-CB EMC Մինչև +150°C ստատիկ վիճակում
Այս թերթիկի ընտանիքներն ու տեխնիկական արժեքները ամփոփված են Իրանում մեր գործընկեր գործարանների ընթացիկ արտադրական ծրագրից։ Անվանական տրամագիծը, նյութը, պարուրակի տեսակը և առկայությունը հաստատվում են գնի հաշվարկի պահին։
ATiRAD.
Միացումներ և կաբելի մուտք
02 / Կաբելի մուտք և միացումներ

Ամբողջացրեք համակարգը
մուտքի կետում։

Ուղիղ և անկյունային մուտքերը հերմետիկ մետաղական խողովակը մտցնում են վահանակ, մեքենա կամ բաշխիչ տուփ։ Ճիշտ ընտրված մուտքը պահպանում է պաշտպանության դասը հենց անցման տեղում, պահում է խողովակը դուրս քաշվելուց և ապահովում է հողանցման ուղին այնտեղ, որտեղ խողովակն օգտագործվում է պոտենցիալների հավասարեցման համար։

Մետաղական խողովակի ուղիղ և անկյունային IP67 միացումներ
Մետաղական միացումներ IP40–IP54

Մեկ և կրկնակի սեղմիչ մուտքեր

MF-1 և MF-2 մետաղական խողովակների մեխանիկական միացում մեքենասարքերին և սարքավորումներին։ Ցինկե ձուլածո կամ ալյումինե իրան՝ սեղմիչ օղակով, որը բռնում է խողովակի պրոֆիլը։

Իրան
Ցինկե ձուլածո / ալյումին / ծածկապատ արույր
Պաշտպանություն
IP40 · IP54 (MF-1P-ի հետ)
Ջերմաստիճան
−45°C … +300°C
Խողովակի տիպեր
MF-1 · MF-1B · MF-2 · MF-1P · MF-2P
Մետաղական միացումներ

Ուղիղ և անկյունային IP67

Հերմետիկ և փոշեկայուն մուտքեր այնտեղ, որտեղ ծածկապատ մետաղական խողովակը մտնում է վահանակ կամ սարքավորում։ Խտացնող տափօղակը և գմբեթավոր մանեկը պահպանում են դասը վահանակի պատին։

Իրան
Ծածկապատ արույր / այլ մետաղներ
Խտացուցիչներ
PVC / NBR / EPDM
Պարուրակ
PG · Metric · G
Ջերմաստիճան
−25°C … +120°C
Խողովակի տիպեր
MF-1P · MF-1PH · MF-1PB · MF-1BP · MF-1CLP · MF-1WP · MF-2P · MF-2PB · MF-2BP
Ոչ մետաղական միացումներ

Պոլիամիդ IP68 / IP54

Պոլիամիդային մուտքեր գալտակավոր խողովակի համար՝ ուղիղ, 90° անկյունային, եռաբաշխ և սեղմակապ։ Անհալոգեն PA66՝ այն կայանքների համար, որտեղ քաշը կամ կոռոզիան բացառում են մետաղը։

Նյութ
Անհալոգեն պոլիամիդ PA66 (UL94 V2)
Խտացուցիչներ
PVC / EPDM
Պաշտպանություն
IP68 (տիպ N) · IP54 (տիպ F)
Ջերմաստիճան
−40°C … +105°C (կարճատև +150°C)
Խողովակի տիպեր
PA-C · PA-CB · PA-S
Ինժեներական շարք

Խողովակի տիպերը և պաշտպանության դասերը

Սկսեք տիպի նշանակումից, ապա հարցման մեջ նշեք անվանական տրամագիծը, ծածկույթի նյութը և պարուրակի տեսակը։ Ճշգրիտ կատարումը գին տալուց առաջ համեմատում ենք գործարանի արտադրական ծրագրի հետ։

Տիպ Կատարում / կիրառություն Պաշտպանություն Ջերմաստիճան
MF-1 / MF-1CL Մետաղ առանց ծածկույթի, կողպվող պրոֆիլ · ընդհանուր էլեկտրակայանքներ IP40 / IP50 −45 … +300°C
MF-1B / MF-2 Հյուսվածքով (ԷՄՀ էկրան) կամ հաստացված մետաղ · արդյունաբերական և ծովային նախագծեր IP40 −45 … +300°C
MF-1P / MF-2P Մետաղ՝ հերմետիկ PVC ծածկույթով · խոնավ, փոշոտ և լվացվող տարածքներ IP54–IP67 Դինամիկ −5…+90°C · ստատիկ −25…+105°C
MF-1PH / MF-1CLP Հաստ կամ թելքով ամրացված PVC ծածկույթ · գետնի տակ և օդափոխություն IP67 Դինամիկ −5…+90°C · ստատիկ −25…+105°C
MF-1WP PVC ծածկույթ՝ ներկառուցված պղնձե հողանցման հաղորդիչով · ըստ UL 360-ի IP67 Դինամիկ −5…+90°C · ստատիկ −25…+105°C
MF-1PB / MF-2PB PVC ծածկույթ մետաղական հյուսվածքի վրա · ԷՄՀ էկրան և մեխանիկական պաշտպանություն IP67* Դինամիկ −5…+90°C · ստատիկ −25…+105°C
PA-C / PA-S Գալտակավոր պոլիամիդ PA6 / PA12 · ավտոմատացում, ֆոտովոլտային, հեռահաղորդակցություն IP68 Ստատիկ մինչև +150°C · դինամիկ մինչև +105°C
PA-CB Էկրանավորված պոլիամիդ · էլեկտրամագնիսական էկրանավորում առանց մետաղական խողովակի IP68 Ստատիկ մինչև +150°C · դինամիկ մինչև +105°C
* IP67 դասը վերաբերում է վերը թվարկված ծածկապատ և ծածկապատ-հյուսվածքով կատարումներին։ Ճշգրիտ կատարումը, հյուսվածքի նյութը և համապատասխան մուտքը հաստատվում են ըստ տիպի՝ գնի հաշվարկի պահին։
Հատուկ կիրառություն

Խողովակային համակարգեր
պայթյունավտանգ գոտիների համար։

Դասակարգված գոտիների՝ լցակայանների, նավթավերամշակման և նավթաքիմիական գործարանների համար հասանելի է Ex հավաստագրով խողովակի և մուտքի հավաքակազմ, որը փորձարկված է ըստ ATEX 94/9/EC-ի և EN 60079-0-ի ու 60079-1-ի՝ պայթյունադիմացկուն (Ex d) պատյանների համար։ Հարցման մեջ նշեք գոտին, գազի խումբը և ջերմաստիճանային դասը։

ATEX 94/9/ECEN 60079-0 / -1Exd IIC T6 Gb XԳոտի 1 և 2IP67
"
Նկարագրեք միջավայրը։ Համակարգը կմատակարարենք մենք։

Անվանական տրամագիծ · պարուրակ · նյութ · IP դաս · կիրառություն
