ԻՐԱՆ → ՀԱՅԱՍՏԱՆ · IEC 61537 · ASTM A123
Ամբողջ
կաբելային ուղին
մեկ պատվերով։
Ծակոտկեն սկուտեղ 50–800 մմ, կաբելային սանդուղք, տրանկինգ, անկյուններ, եռաբաշխներ, ուղղաձիգ անցումներ, միացիչներ և հենարանային համակարգեր՝ մեկ ծածկույթով և մեկ առաքմամբ։
IEC 61537
ASTM A123
50–800 mm
Մատակարարում Իրանից
Լայնություն W
50–800 mm
Բարձրություն H
25–200 mm
Թերթի հաստություն
1.0–4.0 mm
Ծածկույթ
PG · HDG · RAL · SS
Սկուտեղ · սանդուղք · տրանկինգ
Ստանդարտ երկարություն 2000 և 3000 մմ · այլ չափերը՝ ըստ պատվերի
Սկուտեղն ու սանդուղքը ծավալուն են, բայց մեկ կիլոգրամի հաշվով էժան, ուստի վերջնական արժեքը որոշում է փոխադրումը, ոչ թե գործարանի գինը։ Հենց դրա համար Իրանից Մեղրիի անցակետով ավտոառաքումն ավելի շահավետ է, քան Չինաստանից ծովային փոխադրումը։ Ստորև ներկայացված տեսականին արտադրվում է Իրանում մեր գործընկեր գործարաններում՝ ըստ ISO 9001:2015-ի, իսկ տաք ցինկապատումը կատարվում է ըստ ASTM A123-ի։
IEC 61537
ASTM A123
ISO 9001:2015
HS 7308
Ծագում՝ Իրան
Արտադրանքի ընտանիքներ
Ուղի, ծածկ և հենարան։
Չորս հիմնական ընտանիք, որոնք նախագծի կաբելային ուղին տանում են վահանակասենյակից մինչև վերջնական սարքավորում։ Բոլոր դիրքերը մատակարարվում են համաձայնեցված չափերով և նույն ծածկույթով, ուստի հատվածները միանում են առանց օբյեկտում ձևափոխելու։
01 / Ծակոտկեն

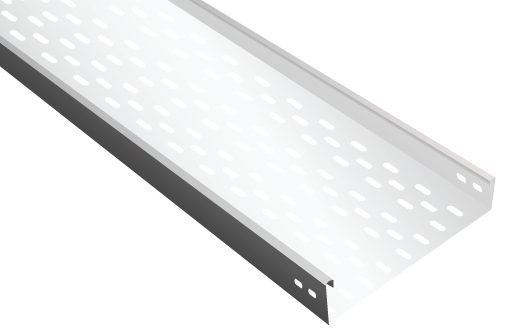

Ծակոտկեն կաբելային սկուտեղ
Շենքերում և արդյունաբերության մեջ ամենատարածված տիպը։ Ծակոտկենությունը տալիս է օդափոխություն և կաբել ամրացնելու կետեր՝ հատվածը պահելով թեթև և հեշտ կտրվող։ Քառակի կամ վեցակի ծալված կողային եզրն ընտրվում է ըստ պահանջվող թռիչքի և բեռի, իսկ ծածկերը կան բոլոր լայնություններում։
W 50–800 mm
H 25–200 mm
T 1.0–4.0 mm
L 2000 / 3000 mm
50100200300400500600700800
02 / Սանդուղք

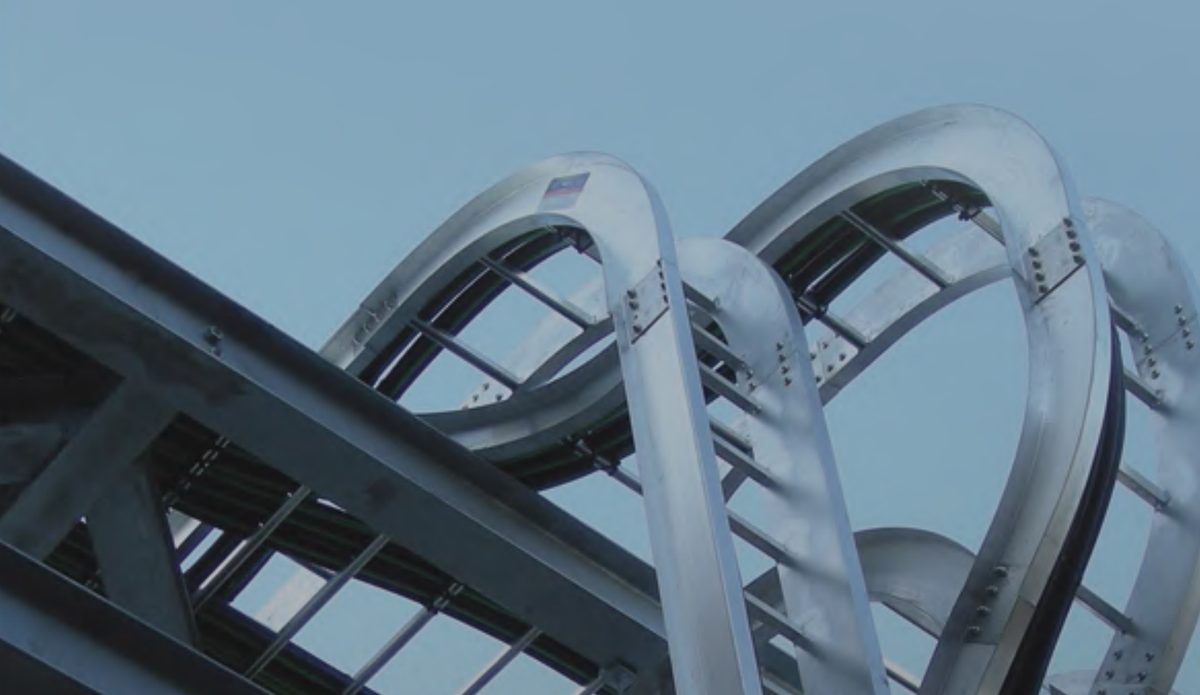

Կաբելային սանդուղք
Սկուտեղից բարձր բեռնողունակություն և ավելի երկար անհենարան թռիչք՝ արտադրամասերի, ենթակայանների և ծանր ուժային կաբելների համար։ Աստիճանների քայլը սահմանվում է ըստ նախագծի՝ սովորաբար 250 կամ 300 մմ։
W 100–800 mm
H 40–200 mm
T 1.25–4.0 mm
100200300400500600800
03 / Տրանկինգ
Տրանկինգ և հատակատակ ալիք
Փակ ուղի՝ գրասենյակների, միջանցքների և բաշխիչ վահանակների շուրջ տարածքի համար։ Հատակատակ ալիքը մատակարարվում է ուղիղ միացիչներով, բաշխիչ տուփերով և ալյումինե կամ չժանգոտվող հատակի ելքային տուփերով։
W 100–800 mm
Հատակատակ ալիք 80–300 մմ
ԾածկովH 30–200T 1.0–4.0
04 / Լրակազմ
Անկյուններ, եռաբաշխներ, անցումներ, հենարաններ
Միայն ուղիղ հատվածները կայանք չեն կազմում։ Անկյունները, եռաբաշխները, խաչաձևերը, ուղղաձիգ անցումները, անցումային մասերը, միացիչներն ու կրոնշտեյնները պատվիրվում են նույն տողում և նույն ծածկույթով, ինչը վերացնում է օբյեկտում կտրելն ու եռակցելը։
90°45°TXԱնցումԿրոնշտեյն
Չափերի շարքերն ամփոփված են Իրանում մեր գործընկեր գործարանների ընթացիկ արտադրական ծրագրից։ Ճշգրիտ լայնությունը, բարձրությունը, թերթի հաստությունը և ծածկույթը հաստատվում են գնի հաշվարկի պահին, իսկ ոչ ստանդարտ լայնություններն ու երկարությունները պատրաստվում են ըստ պատվերի։
02 / Լրակազմ և մոնտաժ
Ուղին ամբողջացնում է
իր լրակազմը։
Ուղիղ հատվածները պատվերի միայն կեսն են։ Անկյունները, ուղղաձիգ անցումները, անցումային մասերը, միացիչներն ու կրոնշտեյնները որոշում են՝ արդյոք բրիգադը կկարողանա ուղին մոնտաժել առանց օբյեկտում կտրելու և եռակցելու, և արդյոք ծածկույթը կմնա անվնաս հենց այնտեղ, որտեղ դա ամենակարևորն է։ Ամեն ինչ մատակարարվում է սկուտեղի լայնությանը, բարձրությանն ու ծածկույթին համապատասխան։
Ուղղության փոփոխություն

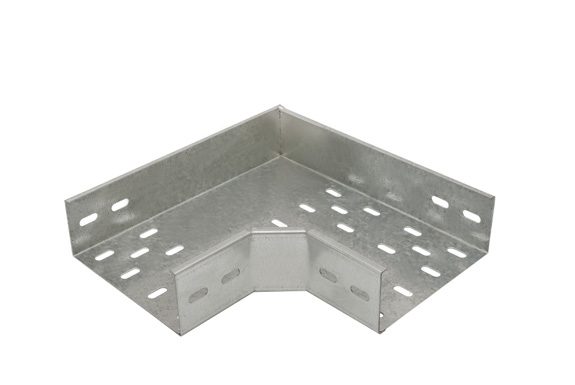

Անկյուններ, եռաբաշխներ և ուղղաձիգ անցումներ
Հորիզոնական և ուղղաձիգ ուղղափոխությունների ամբողջ շարքը՝ սկուտեղի և սանդուղքի համար, ծածկով կամ առանց, սկուտեղի սեփական ծալման շառավղով։
- Անկյուններ
- 90° (տիպ L և C), 45°, 2×45°
- Ճյուղավորումներ
- Եռաբաշխ, խաչաձև, ուղղաձիգ եռաբաշխ
- Ուղղաձիգ անցումներ
- Ներքին և արտաքին ուղղաձիգ անցում, կարգավորվող տարբերակ
- Անցումային մասեր
- Ձախ, աջ, կենտրոնական, ուղիղ
Միացում և ծածկում
Միացիչներ, ծածկեր, բաժանիչներ
Հատվածների միացում և ծածկում՝ սկուտեղի նույն թերթի հաստությամբ և ծածկույթով, որպեսզի ուղին պահպանի հողանցման անընդհատ ուղին և միատեսակ տեսքը։
- Միացիչներ
- Հատակային, կողային, ծխնիավոր, ծալվող, կարգավորվող
- Ծածկեր
- Բոլոր լայնությունները, ծածկի սեղմիչով
- Բաժանիչ
- H 40–100 մմ, T 1,0–2,0 մմ
- Այլ
- Ծայրային թիթեղ, խարսխային պտուտակ, սանդուղքի սեղմիչ
Հենարանային համակարգ
C պրոֆիլ, կրոնշտեյններ, կախիչներ
Պտուտակային մոդուլային հենարանային համակարգ, որը օբյեկտում եռակցում չի պահանջում։ Պատին, առաստաղին կամ մետաղակառուցվածքին ամրացումն արագացնում է մոնտաժը և պարզեցնում հետագա սպասարկումն ու կաբելի ավելացումը։
- C պրոֆիլ
- 45 × 40 մմ և 45 × 25 մմ, T 2,0 մմ, L 2000 / 3000 մմ՝ միայնակ և կրկնակի
- Կրոնշտեյններ
- Տիպ L, C և U, թև 200–700 մմ, T 1,5–3,0 մմ
- Կախիչներ
- Առաստաղի կախիչ L / C / H / V, W 40–50 մմ, T 3,0–4,0 մմ
- Հենասյուներ
- Ուղղաձիգ պրոֆիլ L 200–3000 մմ, հենարանային թիթեղ, հեծանի սեղմիչ
Տիպային շարք
Ինչ նշել հարցման մեջ
Լայնություն, բարձրություն, թերթի հաստություն, ծածկույթ և գծամետր։ Առանց այս հինգի պատվերը հաշվարկել հնարավոր չէ։
| Ընտանիք |
Լայնություն W |
Բարձրություն H |
Հաստություն T |
Ծածկույթ |
| Ծակոտկեն սկուտեղ |
50–800 mm |
25–200 mm |
1.0–4.0 mm |
PG · HDG · RAL · SS |
| Կաբելային սանդուղք |
100–800 mm |
40–200 mm |
1.25–4.0 mm |
PG · HDG · SS |
| Տրանկինգ |
100–800 mm |
40–200 mm |
1.0–4.0 mm |
PG · HDG · RAL |
| Հատակատակ ալիք |
80–300 mm |
30–40 mm |
1.25 mm |
PG · ալյումին · SS |
| C պրոֆիլ |
45 mm |
25 / 40 mm |
2.0 mm |
PG · HDG |
| Կրոնշտեյններ և կախիչներ |
Թև 200–700 մմ |
— |
1.5–4.0 mm |
PG · HDG |
Ծածկույթ
Ընտրություն ըստ միջավայրի
Ծածկույթը որոշում է և՛ գինը, և՛ ծառայության ժամկետը։ Ասեք, թե որտեղով է անցնում ուղին, և մենք կառաջարկենք համապատասխան տարբերակը։
| Ծածկույթ |
Միջավայր |
Ծանոթագրություն |
| PG |
Ներսում, չոր՝ շենքեր, գրասենյակներ, ավտոկայանատեղեր |
Նախապես ցինկապատ թերթ, ձևավորումը՝ ծածկելուց հետո․ ամենատնտեսող տարբերակը |
| HDG |
Դրսում, խոնավ, արդյունաբերական |
Տաք ցինկապատում ըստ ASTM A123-ի՝ պատրաստելուց հետո, կտրվածքների ծածկումով |
| RAL |
Բաց ուղի, ճարտարապետական պահանջ |
Փոշեներկում գրունտի վրա՝ նախագծի RAL գույնով |
| SS |
Սննդի, դեղագործական, քիմիական ոլորտ |
Չժանգոտվող պողպատ AISI 304 կամ 316՝ ըստ պատվերի |
Ինչու Իրանից
Ծավալուն բեռ,
կարճ ուղի։
Սկուտեղն ու սանդուղքը մեծ ծավալ են զբաղեցնում, բայց մեկ կիլոգրամի հաշվով քիչ արժեն, ուստի վերջնական գինը որոշում է փոխադրումը։ Մեղրիի անցակետով ավտոառաքումը հասնում է օրերի ընթացքում, մինչդեռ Չինաստանից ծովային ուղին շաբաթներ է պահանջում, և բեռը շարժելու համար կոնտեյները լցնելու կարիք չկա։
Մեղրիի անցակետԱվտոառաքումԱռանց կոնտեյների նվազագույնիHS 7308
"
Ուղարկեք չափագրումը։ Քաշը, բեռնումը և գինը կհաշվենք մենք։
Լայնություն · բարձրություն · ծածկույթ · գծամետր · լրակազմ
